Hvorfor MPO er standard for AI-datasenterkabling

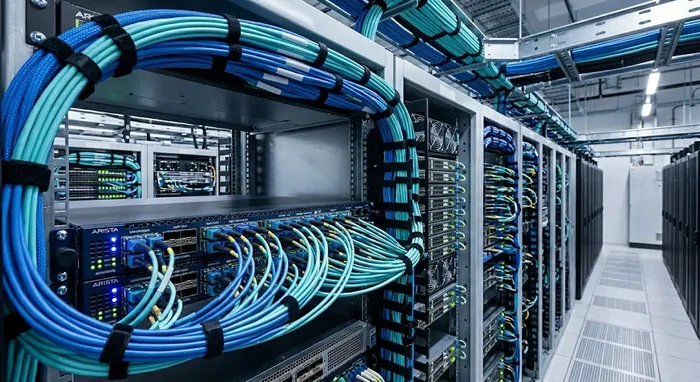

AI-klynger har skrevet om regnestykket for fiber-telling. En enkelt treningspod kan koble tusenvis av GPUer gjennom et blad-ryggradsstoff, og hver GPU-for å-bytte og bytte-til-kobling trenger parallelle optiske baner. Dupleks LC-kabling kan ganske enkelt ikke levere den porttettheten inne i et rack. MPO løser det ved å terminere 8, 12, 16, 24 eller flere fibre i et enkelt koblingsfotavtrykk - og 800G- og 1.6T-generasjonene antar det nå. DeEthernet Alliance veikartviser kurven tydelig: 800G er allerede i volumdistribusjon og 1.6T er definert, med 3.2T under diskusjon.

MPO vs MTP

Dette er den vanligste forvirringen vi oppklarer. MPO (Multi-fiber Push-On) er den generiske koblingsfamilien definert under IEC 61754-7 og TIA-604-5. MTP er en varemerkebeskyttet MPO fra US Conec med strammere pinnejustering, en forbedret fjær og hylseflåte. En MTP er en MPO; ikke alle MPO er en MTP. For AI-datasenteranskaffelser, fokuser på fiberantall, innsettingstapsgrad og polaritet – ikke merkelappen. Vår sammenbrudd avforskjeller mellom MPO og MTPdekker de mekaniske toleransene hvis du ønsker den dypere utsikten.

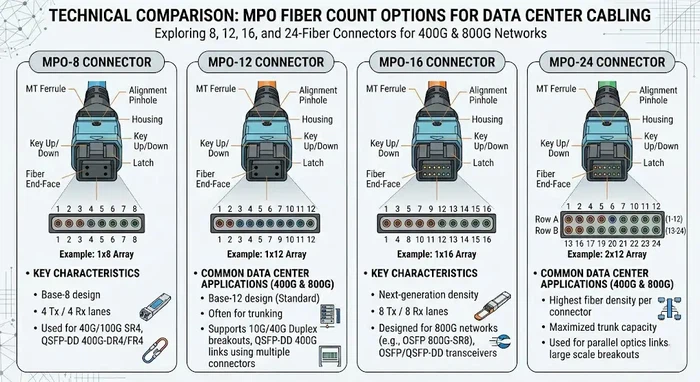

MPO fibertall for 400G og 800G: 8, 12, 16 eller 24?

Fiberantall er den første avgjørelsen, og den bør styres av den optiske modulen -, ikke av hva de eksisterende kassettene tilfeldigvis støtter. Den korte kartleggingen:

• 8-fiber MPO- innebygd for 40GBASE-SR4, 100GBASE-SR4, 400GBASE-DR4 og 400GBASE-SR4. Fire sende- og fire mottaksbaner, ingen mørke fibre.
• 12-fiber MPO- den eldre standarden. Fungerer fortsatt for SR4, men fire fibre står ubrukt, en ineffektivitet mange hyperskalere ikke lenger aksepterer.
• 16-fiber MPO- standarden for 800G. 800GBASE-SR8 (multimode, opptil 100 m) og 800GBASE-DR8 (singlemode, opp til 500 m) er begge definert iIEEE 802.3df-2024over åtte baner - 16 fibre. 16-fiber MPO bruker en offset nøkkelposisjon for å forhindre utilsiktet sammenkobling med 12-fiber adaptere.
• 24-fiber MPO- mye brukt for trunk-kabling og breakout-kassetter der to 12-fibergrupper kombineres.
• 32-fiber og høyere- brukt i trunk med høy-tetthet og tidlige 1.6T-utplasseringer der to 16-fiberbaner er samlet.

Praktisk regel: match MPO-fibertellingen med kjørefelttellingen til den optiske modulen du mater. Hvis 800G SR8 eller DR8 er i designet, er 16{10}}fiber spesifikasjonen. Hvis 1.6T er i 3-årsplanen, installer 16-fiberstammer i dag, selv om bare 8 fibre er tent – ​​gjentrekking av stammer midt i livssyklusen er en av de dyreste feilene i dette segmentet.

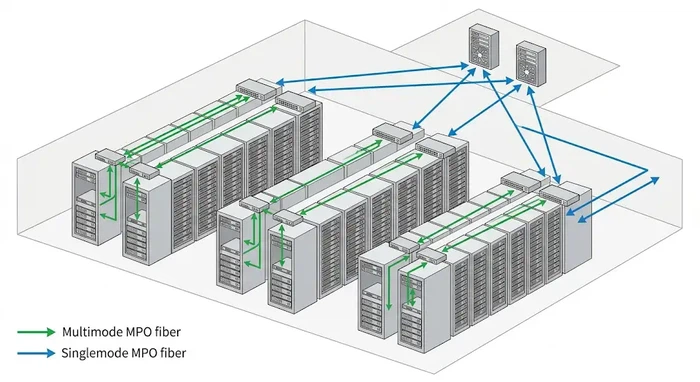

Singlemode vs Multimode MPO: Hvilken går hvor i en AI-klynge?

Kort svar: multimodus for korte koblinger på-rack og rad-nivå; enkeltmodus for alt som forlater raden.

• Server til blad bryter- vanligvis under 100 m. Multimodus MPO på OM4 eller OM5 med SR-klassemoduler er fortsatt kostnadseffektivt-her. Se vårmultimodus fiberalternativerfor distribusjoner med kort-rekkevidde.
• Blad til ryggraden, ryggraden til kjernen- rekkevidder overstiger ofte 100 m og krysser datahaller. Singlemode MPO med DR- eller FR-optikk er det pålitelige valget og fremtidssikrer koblingen for hastighetsoppgraderinger. Vårsinglemode fiberporteføljeinkluderer både standard G.652.D og ultra-lavt-tapsvarianter.
• Inter-bygning eller inter-campus- bare enkeltmodus.

Verdt å si tydelig: multimode er billigere på modulnivå, men det taper terreng inne i AI-klynger. Linkbudsjetter strammes inn ved 800G, og mange hyperskalere bruker nå enkeltmodus MPO selv der multimodus teknisk sett ville fungere, hovedsakelig for å forenkle antallet optikk-SKU og bevare takhøyde for 1,6T.


Breakout Architectures: Where MPO Gets Real in AI Fabrics

Én MPO-brukssak savnes ofte i generiske guider: breakout. I AI-stoffer betjener en enkelt 800G-svitsjport ofte to 400G NIC eller åtte 100G NIC, og splittelsen skjer i kablingen. De to vanlige mønstrene:

• 800G → 2×400G- en 16-fiber MPO på brytersiden deler seg i to 8-fiber MPOer på serversiden.
• 800G → 8×100G- en 16-fiber MPO vifter ut til åtte LC-duplekskontakter, én per 100G NIC.

Feilen vi ser oftest er å bestille ensartede stamkabler uten å modellere brytepunkter først. Kartlegg porten-til-NIC-topologien før kabelstykklisten kuttes.


Polaritet: Hvorfor Type B er standard for 40G–800G

Polaritet (kartlegging av overførings- og mottaksfibre fra den ene enden av koblingen til den andre) er der ellers korrekte kablingsutbygginger mislykkes ved skru-opp. TIA definerer tre metoder - Type A, Type B og Type C. For parallell optikk fra 40G til 800G er Type B de facto industristandarden fordi den leverer riktig Tx-til-Rx-kartlegging med symmetriske MPO-trunker. Blanding av polaritetskonvensjoner på tvers av et anlegg er en av de dyrere feilene for å fikse etter-installasjon.

Standardiser på én polaritetstype for hele anlegget, dokumenter det i spesifikasjonen, og krev at kablingsleverandøren sender forhånds-merkede, forhånds-testede sammenstillinger. DeKjøpeveiledning for MPO-kontaktdekker polaritetskartlegging med utførte eksempler.

Innsettingstapskarakterer: hvorfor de betyr mer ved 800G

Ved 10G og 100G forårsaket 0,5 dB kontakttap sjelden problemer. Ved 800G kan den presse en kobling utenfor det optiske strømbudsjettet. IEEE 802.3df-spesifikasjonene gir mindre takhøyde for tap av patchledninger og kassetter enn tidligere hastigheter, og alle sammenkoblede MPO-par i en strukturert kablingsbane bruker det budsjettet.

• Standard-tap MPO- ~0,5 dB per paret par. Akseptabelt for mange 100G- og noen 400G-applikasjoner; tett for 800G.
• MPO med lavt-tap- Mindre enn eller lik 0,35 dB. En rimelig standard for 400G og 800G kort-rekkevidde.
• MPO med ultra-lavt-tap- Mindre enn eller lik 0,2 dB. Spesifiser på 800G singelmoduskoblinger med to eller flere sammenkoblede MPO-par, og på en hvilken som helst 1.6T-kobling.

Når vi diagnostiserer marginale koblinger på nye AI-bygg, er den vanligste årsaken standard-kvalitetskoblinger spesifisert i et koblingsbudsjett som trengte lavt-tap eller ultra-lavt-tap. Det er mye billigere å spesifisere den riktige karakteren på designstadiet enn å feilsøke den etter at GPUer er racked.

MPO-spesifikasjonssjekkliste for AI-datasenterkjøpere

Når vi hjelper kunder med å ferdigstille en stykkliste, går vi gjennom syv varer i rekkefølge. Manglende en skaper omarbeid:

• Optisk modul og hastighet- SR4, SR8, DR4, DR8, FR4 eller FR8. Dette driver alt nedstrøms.
• Antall fiber- samsvarer med antall modulbaner.
• Fibertype- OM4 eller OM5 for kort multimodus; G.657.A1 for lapping; G.652.D eller ultra-lavt-tap for trunker.
• Innsettingstapskarakter- samsvarte med totalt budsjett for koblingstap, inkludert skjøter og paneloverganger.
• Polaritet- typisk type B for AI-stoffer; dokumentert og håndhevet.
• Endface- APC for enkeltmodus (for å undertrykke tilbake-refleksjon på PAM4-koblinger); UPC akseptabel for multimodus.
• Tilførselskonsistens- for utrullinger i hyperskala er konsistensen fra batch-til-batchferrul like mye som nominelle spesifikasjoner. Spør etter fordelingskurver, ikke bare typiske verdier.

For større eller mer komplekse bygger vårtilkoblingsløsninger for datasenterteam kan gå denne sjekklisten mot en spesifikk topologi.

Planlegging fremover: 1,6T og Co-pakket optikk

To krefter vil forme den neste MPO-spesifikasjonssyklusen. For det første er trinnet fra 800G til 1.6T allerede definert i IEEE 802.3dj og kommer omtrent dobbelt så raskt som overgangen fra 400G-til-800G. For det andre flytter-sampakket optikk den optiske motoren til brytersubstratet, reduserer elektrisk tap, men konsentrerer mer fiber inne i stativet. Verken reduserer MPO-etterspørselen - både presser grunnlinjen mot høyere fibertall og ultra-singlemode med lavt tap som standard i stedet for et premiumalternativ.

Konkret, hvis oppdateringen av kabelanlegget er planlagt for 2026–2028: installer 16-fibersinglemodus-trunker som basislinje, spesifiser ultra-lavt-tap på en hvilken som helst kobling som kan bære 1.6T, og ikke spar på polaritetsdokumentasjon. Vi har allerede sett operatører som spesifiserte 12-fibre i 2022 planlegging, rive-og-erstatte i dag – en kostnad som dverger de opprinnelige kabelbesparelsene.

Bunnlinjen

MPO er ikke lenger et valgfritt tilbehør med høy-tetthet - det er den strukturelle ryggraden i AI-datasenterkabling. Avgjørelsene som betyr noe er fiberantall, tapsgrad, polaritet og fibertype. Få dem rett ved spesifikasjonen, og anlegget gjennomfører minst én generasjon hastighetsoppgraderinger. Hvis du for tiden evaluererMPO- og MTP-produkterfor en 400G- eller 800G-konstruksjon, tar ingeniørteamet vårt gjerne en sjekkliste med deg mot din spesifikke topologi.
