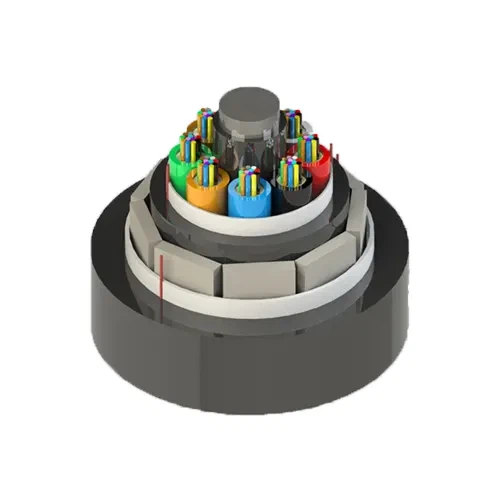

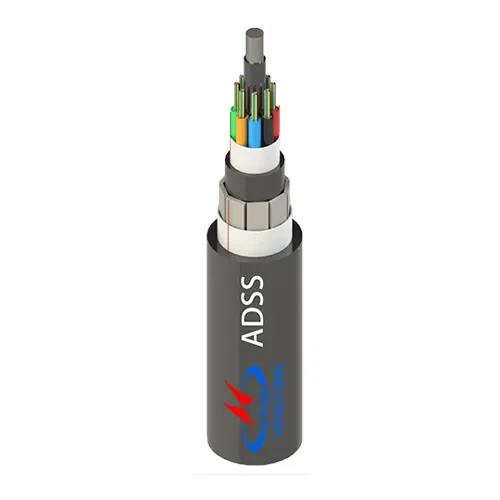

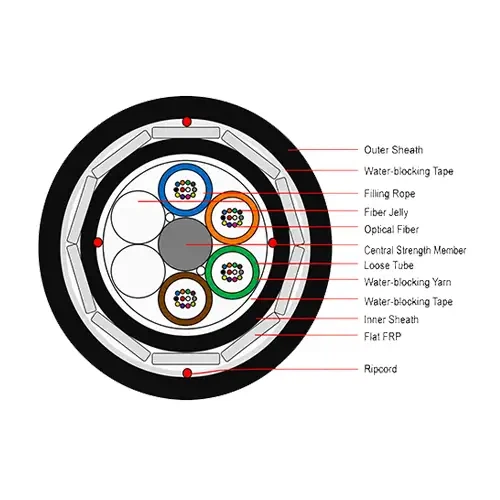

AREIAL-Multube Double Jacket Flat FRP Armor ADSS
1-Sentral styrkemedlem
2-pute lag
3-Optisk fiber
4-rørs fyllmasse
5-Løst rør
6-Vannblokkerende tape
7-innerjakke
8-Flat Frp Styrkemedlem
9-Rip-ledning
10-Ytre vannblokkerende tape
11-ytterjakke
Produktfunksjoner
Hel middels ikke-metallstruktur, for å forhindre sterk elektrisk erosjon og inntrenging av lyn fra naturlige omgivelser, høy sikkerhetsytelse.
Støtt selvbærende overliggende legging (ca. 800 m) med stor åpning (ca. 800 m), og eliminer installasjonen av ståltråder, høy konstruksjonseffektivitet.
Flat FRP-armering med høy-styrke: Det ytre laget er jevnt pakket inn med ni lag flatt FRP-tape som rustning, noe som forbedrer strekkstyrken, bøyningsstivheten og motstanden mot gnagere betydelig.
Dobbel vann-blokkeringsdesign: Vann-blokkeringstape påføres langsgående før både den indre og ytre kappen, og skaper to radielle fuktsperrer.
Enkel tilgang for installasjon: To røde rip-snorer er plassert under både den indre og ytre kappen for å lette rask og enkel avisolering av jakken under installasjonen.
Fiberoverføringsytelse
|
Kablet optisk fiber (dB/km) |
62,5 um (850nm/1300nm) |
50um (850nm/1300nm) |
G.652 (1310nm/1550nm) |
G.655 (1550nm/1625nm) |
|
Maks demping |
3.5/1.5 |
3.5/1.5 |
0.36/0.21 |
0.21/0.26 |
|
Typisk verdi |
3.0/1.0 |
3.0/1.0 |
0.35/0.20 |
0.20/0.24 |
Tekniske egenskaper
| Antall fiber | Min.Bøyeradius(mm) | Kabeldiameter | Kabelvekt | Strekkstyrke | Knus | |
| Under installasjonen | Etter installasjon | |||||
| 24 | 20D | 15D | 13.5 | 159 | 2.7/8.0 | 700/2200 |
| 48 | 20D | 15D | 14.2 | 186 | 3.4/8.5 | 700/2200 |
| 96 | 20D | 15D | 14.8 | 206 | 3.4/8.5 | 700/2200 |
| 144 | 20D | 15D | 17.5 | 279 | 4.2/12.0 | 700/2200 |
Merknader:
1.D angir diameteren på kabelen;
2. Parametrene ovenfor er typiske verdier;
3. Kabelspesifikasjonen kan utformes i henhold til kundens krav.
Miljøkarakteristikk
• Transport/lagringstemperatur: -30 grader til +60 grader
Søknader
• Kanal og ikke-selvbærende antenne, elektrisk miljø, lynutsatt område.
Emballasje og trommel
• Standard lengde: 2000m; andre lengder er også tilgjengelige.
• Kablene er pakket i tretromler, kan også være basert på kundens krav.
Partner
FAQ
Spørsmål: Hva er maksimal spennlengde for ADSS-kabler?
A: Maksimal spennlengde for ADSS (All-Dielectric Self-Supporting)-kabel avhenger av ulike faktorer, inkludert fiberoptisk kabelkonstruksjon, fibertype og miljøforhold. Vanligvis er imidlertid ADSS-kabel utformet for å ha en maksimal spennlengde på 700 meter.
Spørsmål: Hvordan gir kabelen motstand mot gnagere og fugler?
A: Flere lag med flat FRP-tape (fiberforsterket plast) er jevnt pakket inn mellom MDPE-innerkappen og HDPE-ytrekappen, og danner et fysisk rustningslag som effektivt beskytter mot gnagerbitt og fuglestikk.
Spørsmål: Hvilke bruksområder er denne kabelen egnet for?
A: Kabelen er designet for antenneinstallasjon med en maksimal spennvidde på 50–60 meter og en innledende nedbøyning på 0,5 %. Den tåler vindhastigheter på opptil 24,7 m/s (under ingen-isforhold). Dens helt-dielektriske konstruksjon og motstand mot gnagere/fugler gjør den ideell for kommunikasjonslinjer i miljøer som krever forbedret beskyttelse.
