Den ytre jakken er den delen av en optisk kabel som tar det første slaget fra sollys, vann, jordtrykk, gnagere, brann og olje - og det må den fortsette i 20 til 30 år. Men på de fleste innkjøpsark er det redusert til et enkelt ord: PE, LSZH eller PVC. Den stenografien skjuler valgene som faktisk avgjør om en kabel varer en full designlevetid i en kanal eller svikter om fem år på en kystpollinje.

Denne veiledningen forklarer hva hvert vanlige kappemateriale gjør bra, hvor det svikter, og hvordan man matcher kappen til det virkelige installasjonsmiljøet slik at kabelen leverer levetiden dataarket lover.


Hva den ytre kappen faktisk gjør

Jakken er ikke et kosmetisk lag. Den utfører flere jobber samtidig: mekanisk beskyttelse mot knusing og slitasje, en fuktbarriere (den ledende langsiktige-årsaken til dempningsdrift), UV- og termisk aldringsmotstand, kjemisk motstandsdyktighet og kontrollert brannoppførsel. Ingen enkelt polymer er best på alle disse, og derfor er valg av jakke alltid en bytte-.

Det er også verdt å huske at jakken kun er ett lag av kabelens forsvarssystem. For krevende miljøer deler vann-blokkerende elementer, styrkeelementer, pansring og indre slirer lasten. Jakken setter den ytre konvolutten; konstruksjonen innvendig fullfører jobben. Du kan se dette tydelig i hvordanfiberoptiske kabelmaterialerer lagt sammen.

De viktigste kappematerialene i bruk i dag

PE og HDPE (polyetylen)

Polyetylen er arbeidshestjakken for utendørs kabler. Standard PE med middels-tetthet og PE (HDPE) med høy-tetthet gir lav vannabsorpsjon, god UV-stabilitet når karbon-svart er riktig belastet (vanligvis større enn eller lik 2,3 % per spesifikasjoner for ITU-T og IEC utendørskabel), og akseptabel slitestyrke til en rimelig pris. Spesielt HDPE dominerer som ytterjakke forkanal fiberoptisk kabelogdirekte nedgravingskabel, hvor dens hardhet, lav trekkfriksjon og motstand mot jordkjemi er reelle fordeler.

Den ofte-gjentatte påstanden om at «PE er uegnet for underjordisk bruk» er misvisende. HDPE er faktisk standard ytre kappe for nedgravde kabler -, men den fungerer fordi den sitter på toppen av armering, vann-blokkerende elementer og noen ganger gnagerbestandige-lag. Jakken er ett element i systemet, ikke hele systemet.

Der PE virkelig sliter: brannytelse (det brenner lett), langvarig eksponering for oljer og aromatiske hydrokarboner, og kontinuerlig drift over omtrent 75–80 grader.

LSZH (Low Smoke Zero Halogen)

LSZH-forbindelser - vanligvis polyolefiner fylt med aluminiumtrihydrat eller magnesiumhydroksid - er designet for rom der folk kan trenge å evakuere under en brann. De avgir lave røyktettheter (testet i henhold til IEC 61034) og i hovedsak ingen halogensyregasser (IEC 60754-2), og de motstår flammeutbredelse under tester med buntekabel som IEC 60332-3.

LSZH er standarden for innendørs ryggrad, utstyrsrom, tunneler, transittsystemer og mange datasentre. Påstanden om at LSZH er "obligatorisk i moderne byggeforskrifter" overdriver imidlertid bildet. Nord-amerikanske plenumsplasser krever OFNP-klassifiserte kabler og stigerør krever OFNR -, verken identisk med LSZH. I Europa klassifiserer Construction Products Regulation (CPR) kabler i en Euroklasse-skala (B2ca, Cca, Dca og så videre), og den nødvendige klassen avhenger av bygningen og medlemslandet. Bekreft alltid den lokale koden i stedet for å anta "LSZH er lik kompatibel."

En nyanse til: LSZH er ikke lik «brannsikker-». For kretser som må fortsette å fungere under en brann, trenger du enbrannsikker- fiberoptisk kabelmed en dedikert brann-barrierekonstruksjon, ikke bare en LSZH-jakke.

PVC (polyvinylklorid)

PVC er den billige, lett-å-behandle innendørsjakken. Med den riktige tilsetningspakken kan den være flammehemmende-og er vanlig på patchledninger, enkle stigerørkabler og generell-innendørs kabling. Dens avveininger- er godt dokumentert: når den brenner produserer den tett svart røyk og hydrogenkloridgass, som begge skaper evakueringsfare og korroderer elektronikk. Det er grunnen til at industrien beveget seg mot LSZH og plenums-alternativer for sikkerhetskritiske- innendørsrom. PVC stivner også ved lave temperaturer og mykner ved moderat høye, og det er derfor det sjelden vises på utendørs eller industrikabler.

Spesialjakker: PUR, TPU og Nylon

For industrielle miljøer - robotikk, olje og gass er ikke gruvedrift av - standard polyolefiner nok. Polyuretan (PUR) og termoplastisk polyuretan (TPU) gir overlegen slitestyrke, olje- og kjemikaliebestandighet, og fleksibilitet for kabler som beveger seg gjentatte ganger. Polyamid (nylon) tilsettes noen ganger som en overjakke på HDPE i termitt- og gnagerterritorium fordi det er ekstremt vanskelig å bite gjennom.


PE vs LSZH vs PVC på et øyeblikk

De fleste anskaffelsesdebatter kommer ned til disse tre. De viktigste forskjellene:

Hvordan kappematerialer påvirker levetiden

"Levetid" er ikke et enkelt tall. En godt-spesifisert utendørskabel er vanligvis designet for 25 til 30 års bruk, men dette tallet forutsetter at jakken fungerer innenfor det tiltenkte miljøet. Skyv den ut og kurven synker kraftig.

Jakkeegenskapene som driver hvor lenge en kabel faktisk varer:

• UV- og værbestandighet- avgjørende for antennekabler og enhver installasjon i områder med høy-innstråling.
• Driftstemperaturområde- gjentatt sykling nær grensene akselererer aldring.
• Vannabsorpsjon og fuktsperre- fuktighet inne i en kabel produserer hydrogen, noe som øker dempingen over tid.
• Strekk- og knusningsmotstand- relevant for sprengte installasjoner, lange trekk og trafikkbelastet-begravelse.
• Kjemikalie- og oljebestandighet- avgjørende på industrielle og petrokjemiske steder hvor standard PE vil herde og sprekke i løpet av få år.
• Brannoppførsel- målt ved IEC 60332 (flammespredning), IEC 61034 (røyktetthet) og IEC 60754 (halogeninnhold). DeIEC 60332-seriener den mest siterte referansen i konkurransegrunnlaget.

Tilpasse jakken til installasjonsmiljøet

En praktisk måte å spesifisere en jakke på er å ta utgangspunkt i miljøet, ikke materialet:

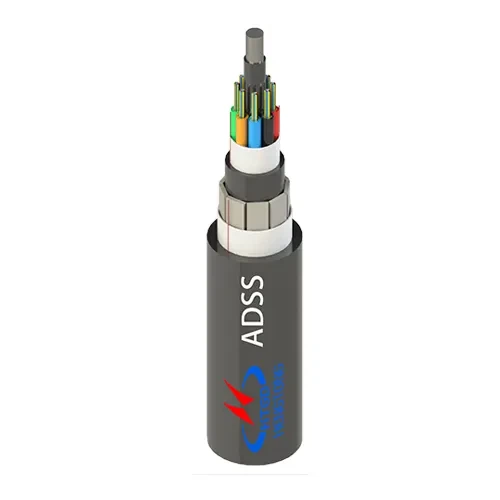

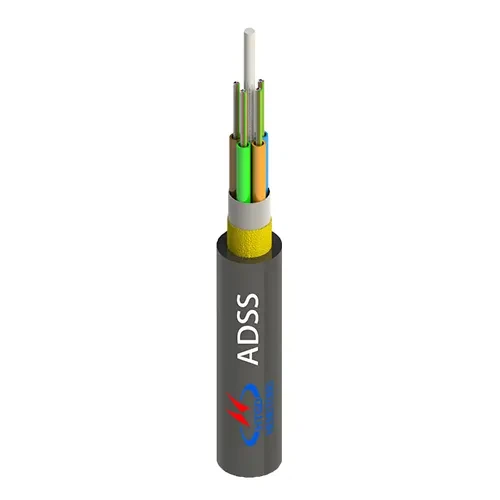

• Luftspenn (ADSS, figur-8):UV-stabilisert HDPE er standard. I nærheten av-høyspentlinjer kreves anti-sporings-HDPE for å motstå overflatebuedannelse.
• Kanal- og trukket installasjoner:HDPE for lav trekkfriksjon. Lange løp krever spesielt lav-friksjon på ytre overflater.
• Direkte begravet:Ytterkappe i HDPE pluss armering av ståltape eller ståltråd,-vannblokkerende elementer og gnagerbeskyttelse der jordekorn, gophers eller termitter er til stede.Anti-gnagerkonstruksjonerbruker vanligvis ståltapepanser, ekstra kappelag eller nylonoverjakker.
• Innendørs stigerør og generelt innendørs:LSZH i de fleste internasjonale markeder, OFNR i Nord-Amerika.
• Plenumsplasser (retur-luftrom i Nord-Amerika):OFNP-rangerte jakker, definert underNFPA 70 (NEC). Kan ikke byttes ut med LSZH.
• Datasentre og tunneler:LSZH, ofte kombinert med-brannsikre design for sikkerhetskritiske-veier.
• Industrielle/olje og fleksible miljøer:PUR- eller TPU-jakker for kjemikalier, olje, slitasje og flex-liv.
• Kyst og høy-saltholdighet:UV-stabil HDPE pluss nøye oppmerksomhet på rustningskorrosjon. Ikke-metallkonstruksjoner foretrekkes ofte for å eliminere galvaniske problemer.



Hva du skal verifisere når du anskaffer

Å spesifisere riktig materiale er bare halve arbeidet - du må også bekrefte at det som kommer samsvarer med spesifikasjonen. Verdt å be om fra leverandøren:

• Karbon-innhold for utendørs PE/HDPE-jakker (Større enn eller lik 2,3 % er den vanlige terskelen).
• Flamme-testrapporter (IEC 60332-1 enkeltkabel eller IEC 60332-3 medfølger, avhengig av applikasjonen).
• Sertifikater for røyktetthet (IEC 61034) og halogeninnhold (IEC 60754) for LSZH.
• For plenum- eller stigerørskabler i Nord-Amerika, UL-listereferansen (OFNP, OFNR eller OFN).
• Driftstemperaturområde og minimum installasjonstemperatur.
• Jakketykkelse i forhold til den relevante standarden - denne enkeltparameteren påvirker sterkt lang-holdbarhet.

FAQ

Hva er forskjellen mellom PE og LSZH for fiberoptiske kabler?

PE er en utendørs jakke optimalisert for UV-motstand, lav fuktabsorpsjon og kostnad. LSZH er en innendørsjakke optimalisert for brannsikkerhet - lav røyk og ingen halogengasser ved forbrenning. De er ikke erstatninger; PE bør ikke installeres innendørs i sikkerhetskritiske-rom, og LSZH bør ikke brukes utendørs.

Er LSZH det samme som brannsikker-?

nr. LSZH beskriver hvordan jakken oppfører seg når den brenner (lav røykutvikling, ingen halogener). Brannbestandige-kabler er konstruert for å fortsette å sende under en brann, noe som krever ytterligere brann-barrierekonstruksjon. De to kravene vises ofte sammen, men er ikke utskiftbare.

Hvor lenge skal en optisk kabelkappe vare?

Vel-spesifiserte utendørskabler er vanligvis designet for 25 til 30 års bruk, og innendørskabler for bygningens levetid. Faktisk levetid avhenger av om jakken fungerer innenfor den tiltenkte UV-, temperatur- og kjemiske konvolutten. Kabler installert utenfor designkonvolutten kan svikte på godt under et tiår.

Hvorfor brukes HDPE til både antenne og direkte-begravde kabler når spenningene deres er så forskjellige?

Fordi HDPE håndterer UV, fuktighet, slitasje og et bredt temperaturområde godt, og resten av kabelstrukturen - styrkeelementer, takler armering, vannblokkering - det jakken alene ikke kan. Det samme materialet spiller forskjellige roller avhengig av hva som sitter under det.

Sammendrag

PE og HDPE dominerer utendørs bruk fordi de håndterer UV, fuktighet og koster godt. LSZH og OFNR/OFNP dekker innendørs brann-sikkerhetskrav, med den nøyaktige vurderingen diktert av lokal kode i stedet for en generisk "LSZH"-etikett. PVC forblir et rimelig innendørsalternativ med ekte-avveininger for brann-atferd. Spesialjakker som PUR og TPU eksisterer nettopp fordi ingen generell-polymer dekker industrielle ekstremer. Spesifiser kappen mot det faktiske miljøet og koden, behandle den som ett lag i et system, og kabelen vil levere levetiden dataarket lover.
