Magnetiske feltsensorer er essensielle instrumenter i geologisk leting, overvåking av strømnettet, romfartsteknikk og industriell automasjon. Blant de ulike sensorteknologiene som er tilgjengelige, skiller optiske fiber-baserte magnetfeltsensorer seg ut for deres immunitet mot elektromagnetisk interferens, korrosjonsmotstand og egnethet for fjernovervåking i tøffe miljøer.
En spesielt lovende tilnærming bruker magnetisk væske (MHD) - en kolloidal suspensjon av magnetiske partikler i nanoskala - som sansemedium. Når integrert medoptisk fiber, MHD gjør det mulig for fiberen å reagere på eksterne magnetiske felt gjennom endringer i brytningsindeksen og lystransmisjonsegenskaper. Denne kombinasjonen har tiltrukket seg økende forskningsinteresse, som dokumentert i anmeldelser publisert av tidsskrifter som f.eksOptikk ExpressogSensorer og aktuatorer B.
Denne artikkelen forklarer et dobbel-kanals avsmalnende fibermagnetisk feltsensorsystem basert på teknologi for tidsdelingsmultipleksing (TDM). Den dekker arbeidsprinsippet, stabilitetsytelsen, sensitivitetsdata og praktiske fordeler med dette systemet sammenlignet med konvensjonelle enkeltpunkts MHD-fibersensorer.
Hva er et TDM Dual-Channel Tapered Fiber Magnetic Field Sensing System?
Et TDM dobbelt--kanals avsmalnende fibermagnetisk feltsensorsystem er en optisk sensorarkitektur som bruker to separate fiberkanaler - som hver inneholder en avsmalnende fiberseksjon belagt med magnetisk væske - for å måle magnetfeltintensiteten ved flere punkter samtidig. Systemet er avhengig av et fase-følsomt optisk tidsdomenereflektometer (φ-OTDR) for å generere, motta og behandle pulserende lyssignaler som går gjennom hver kanal.
Nøkkelinnovasjonen ligger i å kombinere koniske fibersensorenheter med TDM-teknologi. I stedet for å måle bare et enkelt sted, lar TDM systemet skille signaler fra forskjellige sansepunkter langs fiberen ved å separere dem i tid. Dette muliggjør multi--punkts magnetfeltovervåking gjennom en enkelt utspørringsenhet -, en funksjon som konvensjonelle MHD-fibersensorer vanligvis mangler.
Konisk fiber refererer til en del avenkelt-modusfibersom har blitt varmet opp og strukket for å redusere diameteren. Denne avsmalningen øker interaksjonen mellom det guidede lyset og det omkringliggende MHD-materialet, noe som gjør sensoren mer responsiv på magnetfeltendringer.
Hvorfor tradisjonelle MHD-fibermagnetiske sensorer kommer til kort
Eksisterende MHD-baserte fibermagnetiske feltsensorer er generelt avhengige av strukturer som konisk fiber, fotonisk krystallfiber fylt med MHD, enkelt-modus–kjerneløs–enkelt-modusfiber og lang-fibergitter. Mens hver av disse har vist levedyktig magnetfeltfølsomhet i laboratoriemiljøer, deler de flere praktiske begrensninger.

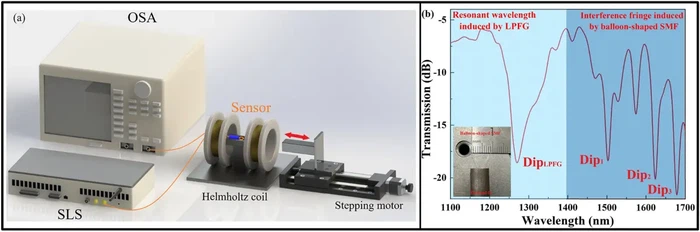

De to vanligste demodulasjonsmetodene er strøm-basert deteksjon og bølgelengde-forskyvningsdeteksjon. Strøm-baserte sensorer måler endringer i overført optisk kraft, men avlesningene deres påvirkes direkte av svingninger i lyskildens utgang. Selv små effektvariasjoner kan introdusere målefeil som er vanskelige å skille fra det faktiske magnetfeltsignalet. Bølgelengde-forskyvningssensorer unngår dette problemet ved å spore spektrale endringer, men de er avhengige av optiske spektrumanalysatorer - instrumenter som er dyre, klumpete og upraktiske for feltdistribusjon.
Utover demodulasjonsutfordringen, er de fleste eksisterende MHD-fibersensorer utformet kun for enkeltpunktsmåling. Overvåking av flere lokasjoner krever duplisering av hele avhørssystemet for hvert punkt, noe som øker kostnadene og kompleksiteten. For applikasjoner somkraftoverføringslinjeovervåking eller stor-industriell inspeksjon, er enkelt-punktskapasitet en betydelig flaskehals.
Slik fungerer det dobbelte-TDM-sensorsystemet
Systemarkitekturen begynner med en φ-OTDR-enhet, som genererer korte optiske pulser og behandler de returnerende signalene. En forsinkelsesfiber kobles til utgangen til φ-OTDR for å redusere virkningen av høy initial pulsenergi på signalmottak.
Det pulserende lyset går deretter inn i en sirkulator - en optisk komponent som dirigerer lys i en bestemt retning - og ledes inn i den første optiske kopleren (OC1). Ved OC1 deler lyset seg i to baner med et tilsiktet asymmetrisk forhold: 1 % går til sansekanal 1 (dannet av OC1 og OC2), mens 99 % fortsetter å sanse kanal 2 (dannet av OC3 og OC4).
I hver sensorkanal passerer det pulserende lyset gjennom en sensorenhet (SU) der det samhandler med den MHD-belagte koniske fiberen. Etter å ha passert gjennom SU, når lyset den andre koblingen i sløyfen. Her resirkulerer 99 % av lyset i kanalen, og 1 % blir rettet tilbake mot φ-OTDR via sirkulatoren. Denne resirkulasjonen gjør at pulsen kan passere gjennom sensorenheten flere ganger, og akkumulerer målbar demping med hver passering.
φ-OTDR registrerer de returnerte signalene fra begge kanalene. Fordi de to kanalene har forskjellige optiske veilengder, kommer retursignalene deres til forskjellige tider - dette er kjernen i TDM-prinsippet. Ved å analysere dempningshellingen til de returnerte pulsene, beregner systemet magnetfeltintensiteten ved hvert sansepunkt uten behov for et spektrometer eller bølgelengde-sporingsinstrument.
Denne tilnærmingen oppdager endringer i optisk effektdempningshastighet i stedet for absolutte effektnivåer. Som et resultat er målingen iboende mindre følsom for lyskildens strømsvingninger - en meningsfull forbedring i forhold til konvensjonelle-strømbaserte MHD-sensorer.
Stabilitets- og følsomhetstestresultater
Stabilitet under null magnetfelt
For å evaluere grunnlinjestabiliteten ble systemet testet 30 ganger i et ikke-magnetisk-feltmiljø. Den gjennomsnittlige optiske utgangseffekten til laserkilden var 1,21 mW, med et standardavvik på 0,0516 mW (omtrent 4,26 % av gjennomsnittet). Til tross for denne kilde-nivåvariasjonen, forble dempningshellingene målt av de to kanalene svært konsistente:
- Kanal 1:gjennomsnittlig dempningshelling på -11,57 dB/km, standardavvik på 0,109 dB/km (0,942 % av gjennomsnittet)
- Kanal 2:gjennomsnittlig dempningshelling på -18,117 dB/km, standardavvik på 0,124 dB/km (0,684 % av gjennomsnittet)
Det faktum at dempningshellingen forble stabil selv om lyskildeeffekten fluktuerte bekrefter at systemets måletilnærming - basert på dempningshastighet i stedet for absolutt effekt - effektivt kobler avlesningen fra kilde-støy.
Stabilitet under konstant magnetfelt
I et andre sett med tester ble begge kanalene utsatt for et konstant magnetfelt på 5 mT. Over gjentatte målinger:
- Kanal 1:gjennomsnittlig dempningshelling på -14,85 dB/km, standardavvik på 0,131 dB/km (0,882 % av gjennomsnittet)
- Kanal 2:gjennomsnittlig dempningshelling på -30,94 dB/km, standardavvik på 0,315 dB/km (1,02 % av gjennomsnittet)
Begge kanalene demonstrerte under 1,1 % variasjon i forhold til deres midler, noe som indikerer at systemet produserer repeterbare resultater under aktive magnetfeltforhold.
Magnetisk feltfølsomhet
Sensitivitetsmålinger ga følgende resultater:
- Kanal 1:−1,09 dB/(km·mT) over et feltintensitetsområde på 3–14 mT
- Kanal 2:−3,466 dB/(km·mT) over et feltintensitetsområde på 2–7 mT
Kanal 2 viser omtrent tre ganger følsomheten til kanal 1. Denne forskjellen oppstår fra den asymmetriske koblingsdesignen - Kanal 2 mottar 99 % av inngangslyset, noe som resulterer i sterkere interaksjon med sensorenheten per pass. Avveiningen- er at kanal 2 opererer over et smalere måleområde (2–7 mT vs. 3–14 mT), noe som gjenspeiler en typisk følsomhet-mot-rekkeviddebalanse ifiberoptisk sensingsystemer.
Fordeler i forhold til konvensjonelle magnetfeltsensorer
Sammenlignet med tradisjonelle enkeltpunkts MHD-fibermagnetiske feltsensorer, tilbyr dette TDM-dobbelt-kanalsystemet flere konkrete forbedringer:
- Mulighet for måling av flere-punkter:TDM muliggjør samtidig overvåking på flere steder ved å bruke en enkelt φ-OTDR-enhet, noe som eliminerer behovet for separate spørresystemer ved hvert målepunkt.
- Redusert følsomhet for lyskildesvingninger:Ved å måle dempningshelling i stedet for absolutt optisk effekt, minimerer systemet feil forårsaket av lyskildens ustabilitet - en vel-kjent svakhet ved kraft-baserte MHD-sensorer.
- Ingen spektrometer nødvendig:I motsetning til bølgelengdeforskyvningssensorer- er ikke dette systemet avhengig av optiske spektrumanalysatorer, noe som reduserer både utstyrskostnader og fysisk fotavtrykk.
- Enkel fremstilling:Koniske fibersensorer produseres gjennom en standard varme-og-prosess, noe som gjør dem relativt enkle å produsere sammenlignet med fotoniske krystallfiber eller spesialgitterstrukturer.
- Kompatibilitet med fjernovervåking:Systemet støtter langdistansesignaloverføring gjennom standardoptisk kabelinfrastruktur, noe som gjør den egnet for ekstern feltdistribusjon.
Applikasjonsscenarier for ekstern multi-magnetfeltovervåking
Kombinasjonen av multi-punktsføling, elektromagnetisk interferensimmunitet og fjernovervåkingsevne gjør dette systemet relevant for flere praktiske bruksområder:
Kraftoverføringsinfrastruktur:Overvåking av magnetfeltfordeling langs-høyspentoverføringslinjer hjelper til med å oppdage uregelmessigheter knyttet til strømlekkasje, utstyrsdegradering eller ekstern interferens. Systemets evne til å operere overlange fiberløper spesielt verdifull i denne sammenhengen.
Overvåking av industrimaskiner:Store motorer, generatorer og transformatorer produserer magnetiske felt som korrelerer med driftshelse. Flerpunktsfiberføling tillater kontinuerlig overvåking uten å introdusere ledende materialer i målemiljøet.
Vitenskapelig forskningsinstrumentering:I laboratoriemiljøer der presis, interferens-fri magnetfeltkartlegging er nødvendig - som partikkelfysikkeksperimenter eller materialforskning - fiber-basert sensing unngår den elektromagnetiske forurensningen som tradisjonelle elektroniske sensorer kan introdusere.
Undervanns- og undergrunnsovervåking:For miljøer der direkte tilgang er begrenset, gir fiberoptiske sensorers korrosjonsmotstand og langdistanseevne en praktisk fordel fremfor elektroniske alternativer. Dette er på linje med fibersensorapplikasjoner ijordkabelovervåking og inspeksjon av undervannsinfrastruktur.
Nåværende begrensninger og fremtidige retninger
Selv om systemet viser lovende ytelse, bør flere begrensninger noteres for praktisk implementering:
Måleområdet er begrenset av den magnetiske væskens metningsegenskaper. Kanal 1 opererer innenfor 3–14 mT og kanal 2 innenfor 2–7 mT - egnet for moderate-feltmiljøer, men utilstrekkelig for høye-industrielle bruksområder som overstiger titalls millitesla.
Temperaturfølsomheten til den magnetiske væsken er ikke fullstendig karakterisert i de tilgjengelige dataene. Siden MHD-brytningsindeksen er temperatur-avhengig, vil implementering i den virkelige-verden kreve enten temperaturkompensasjon eller et kontrollert termisk miljø.
Systemet demonstrerer for øyeblikket to-kanaloperasjoner. Skalering til et større antall registreringspunkter vil kreve nøye styring av signal-til-støyforhold ettersom det optiske strømbudsjettet er delt på flere kanaler.
Fremtidig optimalisering kan fokusere på å utvide måleområdet gjennom forbedrede magnetiske væskeformuleringer, øke kanaltellingen gjennom avanserte TDM- eller bølgelengdedelingsmultipleksing (WDM) hybridordninger, og integrere temperaturkompensasjonsmekanismer for utendørs utplassering.
Ofte stilte spørsmål
Hva er rollen til TDM i magnetfeltføling?
Tidsdelt multipleksing (TDM) lar en enkelt spørreenhet skille signaler fra flere sansepunkter ved å separere retursignalene deres i tid. I dette systemet muliggjør TDM samtidig magnetfeltmåling på to eller flere steder uten å kreve separat utstyr for hvert punkt.
Hvorfor brukes φ-OTDR i dette systemet?
Et fase-sensitivt optisk tidsdomenereflektometer (φ-OTDR) genererer nøyaktig tidsbestemte optiske pulser og analyserer de returnerte signalene med høy tidsoppløsning. Dette gjør det godt-egnet for TDM-basert distribuert sensing, der identifisering av opprinnelsen til hvert returnert signal avhenger av nøyaktig-tids-flymåling. For mer om OTDR-prinsipper, seOTDR-testprinsippguide.
Hva er følsomhetsområdene til de to sansekanalene?
Kanal 1 oppnår en følsomhet på -1,09 dB/(km·mT) over et feltområde på 3–14 mT. Kanal 2 oppnår −3,466 dB/(km·mT) over 2–7 mT. Den høyere følsomheten til kanal 2 kommer fra å motta en større andel av den optiske inngangseffekten (99 % vs. 1%), noe som øker signal-til-støyforholdet, men begrenser det brukbare måleområdet.
Hvordan reduserer dette systemet virkningen av lyskildesvingninger?
I stedet for å måle absolutt optisk effekt (som endres når kilden svinger), måler systemet hastigheten på optisk dempning langs følekanalen. Denne dempningshellingen forblir stabil selv når kildeeffekten varierer, fordi helningen reflekterer den relative endringen per lengdeenhet i stedet for det totale effektnivået. Stabilitetstester bekreftet under 1,1 % variasjon i dempningshelling til tross for en variasjon på 4,26 % i kildeeffekt.
Kan dette systemet brukes til overvåking av magnetfelt under vann?
I prinsippet, ja. Optiske fibersensorer er iboende immune mot elektromagnetisk interferens og motstandsdyktige mot korrosjon, noe som gjør dem egnet for undervannsmiljøer. Imidlertid vil det magnetiske væskebelegget og fiberforbindelsene trenge passende miljøbeskyttelse forutplassering under vann.
Hva er magnetisk væske (MHD) og hvorfor brukes den med optisk fiber?
Magnetisk væske (også kalt ferrofluid eller MHD) er en kolloidal suspensjon av magnetiske partikler i nanoskala i en bærervæske. Når et eksternt magnetfelt påføres, endres væskens brytningsindeks. Ved å belegge eller omgi en optisk fiber med MHD, blir fiberens lystransmisjonsegenskaper følsomme for det omkringliggende magnetfeltet, noe som muliggjør optisk magnetfeltføling uten noen elektroniske komponenter ved målepunktet.
